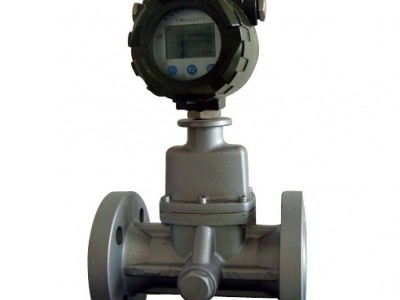

智能旋进旋涡流量计产品特点
1、无机械可动部件，不易腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；2、采用16位电脑芯片，集成度高，体积小，性能好，整机功能强；3、智能型流量计集流量探头、微处理器、压力、温度传感器于一体, 采取内置式组合,使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；4、采用双检测技术可有效地提高检测信号强度，并抑制由管线振动引起的干扰；5、采用国内的智能抗震技术，有效的抑制了震动和压力波动造成的干扰信号；6、采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；7、采用EEPROM技术，参数设置方便，可保存，并可保存长达一年的历史数据；8、转换器可输出频率脉冲、4～20mA模拟信号，并具有RS485接口，可直接与微机联网，传输距离可达1.2km；9、多物理量参数报警输出，可由用户任选其中之一；10、流量计表头可360度旋转，安装使用简单方便；11、配合本公司的FM型数据采集器，可通过因特网或者电话网络进行远程数据传输12、压力、温度信号为传感器输入方式，互换性强；13、整机功耗低，可用内电池供电，也可外接电源。二、 智能旋进旋涡流量计主要技术参数与功能
1、使用条件：环境温度：-30℃～+65℃、相对湿度：5%～95%、介质温度：-20℃～+80℃、大气压力：86KPa～106KPa2、工作电源：A．外电源：＋24VDC±15%，纹波＜5％，适用于4～20mA输出、脉冲输出、报警输出、RS-485等；B．内电源：1组3.6V锂电池（ER26500），当电压低于3.0V时，出现欠压指示。 3、整机功耗：A．外电源：<2W;B．内电源：平均功耗1mW，可连续使用两年以上。4、脉冲输出方式：A．工况脉冲信号，直接将流量传感器检测的工况脉冲信号经光耦隔离放大输出，高电平≥20V，低电平≤1V；B．定标脉冲信号，与IC卡阀门控制器配套，高电平幅度≥2.8V，低电平幅度≤0.2V，单位脉冲代表体积量可设定范围：0.001m3~100m3。单选择该值时必须注意：定标脉 冲信号频率应≤900Hz。C．定标脉冲信号，经光耦隔离放大输出，高电平≥20V，低电平≤1V。5、RS－485通信（光电隔离），可实现以下功能：A．采用RS－485接口，可直接与上位机或二次表联网，远传显示介质的温度、压力和经温度、压力补偿后的标准体积流量和标准体积总量；B．由RS－485接口与HW－Ⅰ数据采集器配套，可组成电话网络通信系统，一台数据采集器可带15台流量计；C．由RS－485接口与HW－Ⅱ数据采集器配套，可组成宽带网络通信系统，由INTERNET传输数据，一台数据采集器可带8台流量计。6、4～20mA标准电流信号（光电隔离） 与标准体积流量成正比，4mA对应0 m3/h， 20 mA对应标准体积流量（该值可在一级菜单中进行设置），制式：两线制或三线制，流量计可根据所插电流模块自动识别，并正确输出。7、控制信号输出：A．下限报警信号（LP）：光电隔离，高低电平报警，报警电平可设定，工作电压＋12V~+24V，负载电流50mA；B．上限报警信号（UP）：光电隔离，高低电平报警，报警电平可设定，工作电压＋12V~+24V，负载电流50mA；C．关阀报警输出（BC端，IC卡控制器用）：逻辑门电路输出，正常输出低电平，幅度≤0.2V；报警输出高电平，幅度≥2.8V,负载电阻≥100kΩ；D．电池欠压报警输出（BL端，IC卡控制器用）：逻辑门电路输出，正常输出低电平，幅度≤0.2V；报警输出高电平，幅度≥2.8V,负载电阻≥100kΩ；8、实时数据存储功能 流量计为了适应数据管理方面的需要，增加了实时数据存储功能，由设定选择以下三者之一：A．起停记录：近的1200次起停时间、总量、净流量记录。出厂默认项。对应通信协议由公司另外提供）；B．日记录：近920天的日期、零点时刻的温度、压力、标准体积流量和总量记录。C．定时间间隔记录：1200条定时间间隔的日期时间、温度、压力、标准体积流量和总量记录。9、通过电脑可读取上述存储数据，形成数据报表、曲线图供分析。10、防爆标志：ExdIIBT4;ExiaIICT411、防护等级：IP6512、接线口：出线接口为M20×1.5内螺纹。压力损失流量计实际压力损失计算公式如下：式中：ΔP1¬——流量计实际压力损失（KPa）；ρ ——被测介质密度（kg/m3）ΔP ¬——介质为干空气时流量计的压力损失(KPa),其特性曲线见下图智能旋进旋涡流量计规格、基本参数和性能指标（见表1）
注：1、准确度：为温度、压力修正后的系统精度；2、 A、B用以区别相同通径不同流量范围。3、标准状态条件：P=101.325KPa，T=293.15Khttp://www.eowyb.com/product-llj60.html
