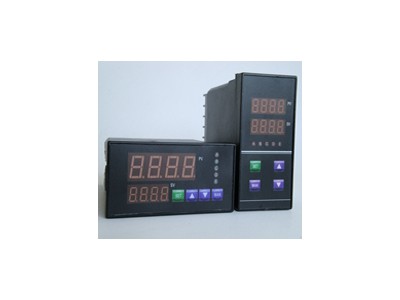

1、输入功能2、自动校准和人工校准功能3、手动/自动无扰动切换功能4、可选择适应加热或制冷的正/反作用5、控制输出信号限幅6、采用模糊控制理论和传统PID控制相结合的方式，使控制过程具有响应快、超调小、稳态精度高的优点，对常规PID难以控制的7、大纯滞后对象有明显的控制效果8、OW-900在OW-808基础上增加了30段程序控制功能自整定PID调节仪主要技术指标 基本误差：0.5％FS或 0.2％FS±1个字分 辨 力：1/20000、14位A/D转换器显示方式：双排四位LED数码管显示采样周期：0.5S报警输出：二限报警，报警方式为测量值上限、下限及偏差报警，继电器输出触点容量 AC220V/3A控制输出：⑴继电器触点输出⑵固态继电器脉冲电压输出（DC12V/30mA）⑶单相/三相可控硅过零触发⑷单相/三相可控硅移相触发⑸模拟量4～20mA、0～10mA、1～5V、0～5V 控制输出通讯输出：接口方式--隔离串行双向通讯接口RS485/RS422/RS232/Modem波特率--300～9600bps内部自由设定馈电输出：DC24V/30mA电 源：开关电源 85～265VAC 功耗4W以下自整定PID调节仪选型表
| 代码 | 说明 | |||||||
| OW-XMT8 | 智能PID调节仪 | |||||||
| 外型尺寸 | A | 横式160×80×125mm | ||||||
| A/S | 竖式80×160×125mm | |||||||
| B | 方式96×96×110 mm | |||||||
| C | 横式96×48×110 mm | |||||||
| C/S | 竖式48×96×110 mm | |||||||
| D | 方式72×72×110 mm | |||||||
| 报警输出 | B□ | B1-1个报警点，B2-2个报警点 | ||||||
| 控制输出 | N | 无控制输出 | ||||||
| L | 继电器控制输出 | |||||||
| G | 固态继电器输出 | |||||||
| K1 | 单相可控硅过零触发 | |||||||
| K2 | 三相可控硅过零触发 | |||||||
| K3 | 单相可控硅移相触发 | |||||||
| K4 | 三相可控硅移相触发 | |||||||
| X1 | 4-20mA输出 | |||||||
| X2 | 0-10mA输出 | |||||||
| X3 | 1-5V输出 | |||||||
| X4 | 0-5V输出 | |||||||
| 通讯输出 | P | 微型打印机 | ||||||
| R | 串行通讯RS232 | |||||||
| S | 串行通讯RS485 | |||||||
| 变送器配电电源 | 无馈电输出 | |||||||
| V12 | 带DC12V馈电输出 | |||||||
| V24 | 带DC24V馈电输出 | |||||||
| 供电电源 | 220VAC供电 | |||||||
| W | DC24V供电 | |||||||
| 输入信号 | Sn | 见"输入信号类型表" | ||||||
